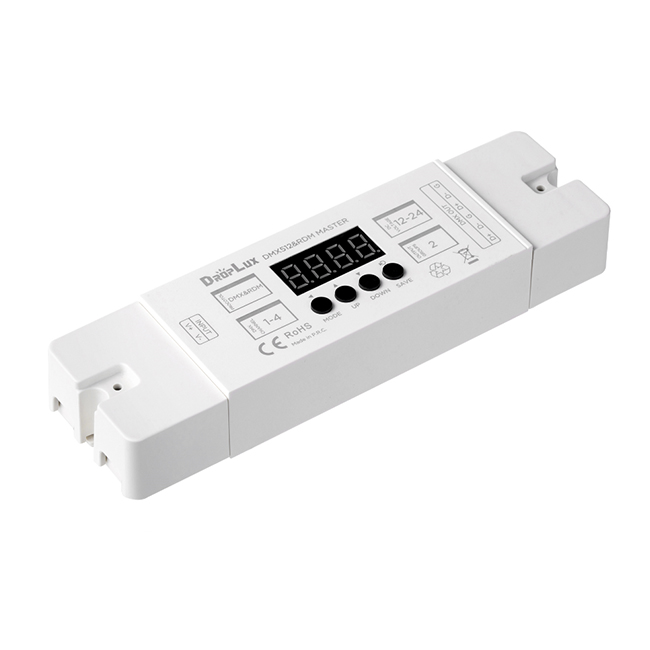

- Çalışma voltajı DC12-24V'tur;
- Aynı kontrol etkisine sahip 2 grup çıkış sinyali;
- Tek renk/CCT/RGB/RGBW için 4'ü 1 arada fonksiyon, farklı LED türleri için farklı kontrol efektleri;
- Cihaz sayısını belirlemek ve cihaz adresini değiştirmek için RDM protokolleriyle uyumludur;
- Ayar ve kontrol için basmalı düğmeler (MODE UP DOWN SAVE) kullanılır, 4 haneli ekran ayar durumunu sezgisel olarak görüntüler;
- 3 yıl garanti.
Teknik Parametreler
| Çalışma sıcaklığı | -20-60℃ | Besleme gerilimi | DC12V~24V |
| Statik güç tüketimi | <1W | Çıkış sinyali | DMX512/RDM |
| Net ağırlığı | 106g | Brüt ağırlık | 115g |
| Çıktı gri | 100 seviye | Modların hızı | 100 seviye |
| Dış boyut | L162*G46*Y25 (mm) | Paketleme boyutu | L170*G50*Y29 (mm) |
| Çıkış portları | 2 grup | DMX profilleri |
4 profil RGB LED (3 Kanal) için PH01 RGBW LED (4 Kanal) için PH02 CCT LED (3 Kanal) için PH03 PH04 Tek renkli LED (1 Kanal) için |
Boyutlar
Arayüz Özellikleri
Kullanım Talimatı
| Düğme | Tanım | |
| MOD |
|
|
| YUKARI | MODE tuşuyla girilen menü verilerini artırın, hızlı ayarlama için uzun basın. | Cihaz kapalı konumdayken, gelişmiş ayarlar sayfasına girmek için yukarı ve aşağı tuşlarına 2 saniye boyunca basın. |
| AŞAĞI | MODE tuşuyla girilen menü verilerini azaltın ve hızlı ayarlama için uzun süre basılı tutun. | |
| KAYDETMEK |
|
|
1. Temel ayarlar
Cihaz açıkken, mod/hız/parlaklık ayarları da dahil olmak üzere "temel ayarları" doğrudan gerçekleştirebilirsiniz.
1) Mod ayarı
Gücü açın veya “MODE” tuşuna kısa süreliğine basın. Dijital ekranda Hxxx (xxx, efekte göre belirlenir) görüntülendiğinde, mod ayarları sayfasına girin. Efekti ayarlamak için “UP” / “DOWN” tuşlarına basın. Efektler aşağıdaki tabloda gösterilmiştir. Ardından “SAVE” tuşuna basarak işlemi kaydedin ve tamamlayın (1 saniye boyunca SAVE yazısı görüntülenir ve Hxxx'e geri döner).
2) Hız ayarı
Dijital ekranda Sxxx (xxx, 000-255 arasındadır) görüntülendiğinde, “MODE” tuşuna kısa süre basarak hız ayar sayfasına girin. “UP” ve “DOWN” tuşlarına kısa süre basarak efekt hızını ayarlayın. Ardından, işlemi kaydetmek ve bitirmek için “SAVE” tuşuna basın (ekranda 1 saniye boyunca SAVE yazısı görüntülenir ve Sxxx'e geri döner).
3) Parlaklık ayarı
Dijital ekranda bxxx (xxx, 010-255 arasındadır) görüntülendiğinde, “MODE” tuşuna kısa süre basarak parlaklık ayar sayfasına girin. “UP” ve “DOWN” tuşlarına kısa süre basarak (adrese hızlıca uzun süre basarak) efekt parlaklığını ayarlayın. Ardından “SAVE” tuşuna basarak işlemi kaydedin ve tamamlayın (1 saniye boyunca SAVE yazısı görüntülenir ve bxxx sayfasına geri döner).
2. Gelişmiş ayarlar
Kapalı konumdayken, “Yukarı” ve “Aşağı” tuşlarına 2 saniye basılı tutarak “Gelişmiş Ayarlar”a girebilir ve piksel sayısı ile çıktı türü ayarlarını yapabilirsiniz.
1) Piksel sayısını (cihaz sayısını) ayarlayın.
Dijital tüp Pxxx (RGB için xxx 005-170, RGBW için xxx 005-128, CCT için xxx 005-256, monokrom için xxx 005-512) gösterdiğinde, “MODE” tuşuna kısa basarak piksel sayısını ayarlayın. “YUKARI” ve “AŞAĞI” tuşlarına kısa basarak seçin, minimum ayar 10'dur. Ayarı yaptıktan sonra, gelişmiş ayarları kaydetmek ve çıkmak için “KAYDET” tuşuna basın (1 saniye boyunca KAYDET yazısı görüntülenir ve Hxxx'e döner).
2) Çıkış türünü ayarlayın (PH01 RGB, PH02 RGBW, PH03 CCT ve PH04 tek renkli).
Dijital ekranda PHxx (xx, 01-04 arası) görüntülendiğinde, “MODE” tuşuna kısa süre basarak çıkış tipini ayarlayın. “UP” ve “DOWN” tuşlarına kısa süre basarak seçim yapın. Ayarı yaptıktan sonra, gelişmiş ayarları kaydetmek ve çıkmak için “SAVE” tuşuna basın (1 saniye boyunca SAVE yazısı görüntülenir ve Hxxx'e geri döner).
Ek: DR02 çıkış tipi ayarı ve DR01 kod çözme tipi ayarı koordinasyon tablosu
| LED tipi | DR02(ana) | DR01 (kod çözücü) | DMX kanalları | DR01'in DMX Adresi (DMX başlangıç adresinin d001 olduğu varsayılır) |
| RGB | PH01 | CH01 | 3 | d001-d003; d004-d006; d007-d009…… |
| RGBW | PH02 | CH04 | 4 | d001-d004; d005-d008; d009-d0012…… |
| CCT | PH03 | CH04 | 4 | d001-d004; d005-d008; d009-d0012…… |
| Tek renk | PH04 | CH09 | 1 | d001; d002; d003…… |
3. RDM işlevi ve talimatları
Cihaz açıkken, RDM fonksiyon moduna girmek için "KAYDET" düğmesine yaklaşık 2 saniye basılı tutun; bu sayede dekoderin arama ve adres ayarlarını yapabilirsiniz. İşlem bittikten sonra, ayarları kaydetmek ve RDM fonksiyonundan çıkmak için "KAYDET" düğmesine 2 saniye basılı tutun.
1) DR02 üzerinden kod çözücü cihazı arayın.
RDM fonksiyon durumunda, “MODE” tuşuna kısa süre basıldığında, dijital ekranda Lxxx (xxx, bulunan dekoder sayısını temsil eden 000-128 arasındadır) görüntülenir. L000, hiçbir cihaz bulunmadığı anlamına gelir. Örneğin, L032, 32 dekoderin arandığı anlamına gelir. Bu sırada, ana kontrol panelindeki “UP” ve “DOWN” tuşlarına kısa süre basıldığında, dijital ekrandaki değer buna göre artar veya azalır ve aynı zamanda, ilgili adresteki dekoderin yük ışığı 2 kez yanıp sönerek mevcut dekoder konumunun Lxxx (xxx, yalnızca 32 cihaz bulunduğu için 001-032 arasındadır) olduğunu doğrular. LED L008 gösterirse, 8. dekoderin yük ışığı iki kez yanıp söner.
2) DR02 üzerinden kod çözücünün adresini ayarlayın. (Arama ve konumlandırma işleminden sonra olmalıdır; burada L008 daha ayrıntılı açıklama için örnek olarak kullanılmıştır.)
L008 dekoderini bulduktan sonra (L008 dekoderinin yük ışığı iki kez yanıp söner), ana kontrol ünitesindeki (DR02) “MODE” tuşuna basın; dijital ekranda dxxx görüntülenecektir; bu, dekoderin (L008) mevcut DMX512 adresidir. Bu sırada, “YUKARI” ve “AŞAĞI” tuşlarına kısa süre basarak L008'in adresini ayarlayabilirsiniz.
Örneğin: L008'in ilk DMX başlangıç adresinin d001 olduğunu varsayarsak, bu adresin ana DR02 üzerinden d004'e değiştirilmesi gerekir. Yani, "YUKARI" ve "AŞAĞI" tuşlarına kısa süre basarak dijital ekrandaki değeri d001'den d004'e değiştirin ve ardından işlemi tamamlamak için "KAYDET" tuşuna basın. Buna karşılık, DR02'nin dijital ekranında KAYDET yazısı görünecek ve d004'e geri dönecektir. Bu, L008 dekoderinin başlangıç adresinin d001'den d004'e değiştirildiği anlamına gelir.
L008 dekoderinin başlangıç adresi dekoder tarafında değiştirilirse, DR02 üzerindeki dijital tüp ekranı da gerçek zamanlı olarak değişecektir.
4. Farklı çıkış türleri için mod tablosu
1) RGB için PH01 altındaki modlar
| HAYIR. | Mod | İşaretler | HAYIR. | Mod | İşaretler |
| 1 | Statik kırmızı | Parlaklık ayarlanabilir. | 21 | Kırmızı doğru yol kovalamacası | Hız ayarlanabilir. |
| 2 | Statik yeşil | 22 | Yeşil sol yol kovalamacası | ||
| 3 | Statik mavi | 23 | Mavi doğru yol kovalamacası | ||
| 4 | Statik sarı | 24 | Beyaz soldan kovalamaca | ||
| 5 | Statik mor | 25 | Kırmızı sağa dönüş kaydırağı | ||
| 6 | Statik camgöbeği | 26 | Yeşil sağa doğru kaydırak | ||
| 7 | Statik beyaz | 27 | Mavi doğru yol kaydırağı | ||
| 8 | Kırmızı flaş | Hız ayarlanabilir. | 28 | Sarı sağa dönüş kaydırağı | |
| 9 | Yeşil flaş | 29 | Mor doğru yol kaydırağı | ||
| 10 | Mavi flaş | 30 | Camgöbeği sağa doğru kaydır | ||
| 11 | Beyaz flaş | 31 | Beyaz sağa doğru kaydırak | ||
| 12 | Beyaz doğru yol akıntısı | 32 | 7 renkli doğru yön kaydırıcı | ||
| 13 | 7 renkli doğru yön akışı | 33 | 7 renkli atlama ve sağa doğru kayma | ||
| 14 | 7 renkli çift yönlü akış | 34 | 7 renkli doğru yol yenileme | ||
| 15 | 7 renkli açılış | 35 | 7 renkli çift yönlü akış | ||
| 16 | 7 renkli kapanış | 36 | 7 renkli arka planlı, 7 renkli doğru yönde yığın | ||
| 17 | 3 renkli atlama | 37 | Beyaz arka planlı 7 renkli doğru yönde yığın | ||
| 18 | 7 renkli atlama | 38 | Tam renkli, doğru yönde yüzen | ||
| 19 | 3 renkli solma | 39 | 7 renkli doğru yön akışı | ||
| 20 | 7 renkli solma | 40 | 1-39 otomatik döngü |
2) RGBW için PH02 altındaki modlar
| HAYIR. | Mod | İşaretler | HAYIR. | Mod | İşaretler |
| 1 | Statik kırmızı | Parlaklık ayarlanabilir. | 24 | RGBW solması | Hız ayarlanabilir. |
| 2 | Statik yeşil | 25 | 7 renkli solma | ||
| 3 | Statik mavi | 26 | Kırmızı doğru yol kovalamacası | ||
| 4 | Statik sarı | 27 | Yeşil sol yol kovalamacası | ||
| 5 | Statik mor | 28 | Mavi doğru yol kovalamacası | ||
| 6 | Statik camgöbeği | 29 | Beyaz soldan kovalamaca | ||
| 7 | Statik beyaz (W) | 30 | Kırmızı sağa dönüş kaydırağı | ||
| 8 | Statik RGBW tam ışık | 31 | Yeşil sağa doğru kaydırak | ||
| 9 | Kırmızı flaş | Hız ayarlanabilir. | 32 | Mavi doğru yol kaydırağı | |
| 10 | Yeşil flaş | 33 | Sarı sağa dönüş kaydırağı | ||
| 11 | Mavi flaş | 34 | Mor doğru yol kaydırağı | ||
| 12 | Beyaz flaş (W) | 35 | Camgöbeği sağa doğru kaydır | ||
| 13 | RGBW tam flaş | 36 | Beyaz sağa doğru kaydırak | ||
| 14 | RGBW tam solma | 37 | 7 renkli doğru yön kaydırıcı | ||
| 15 | RGBW tam akış | 38 | 7 renkli atlama ve sağa doğru kayma | ||
| 16 | 7 renkli doğru yön akışı | 39 | 7 renkli doğru yol yenileme | ||
| 17 | 7 renkli çift yönlü akış | 40 | 7 renkli çift yönlü akış | ||
| 18 | 7 renkli açılış | 41 | 7 renkli arka planlı, 7 renkli doğru yönde yığın | ||
| 19 | 7 renkli kapanış | 42 | Beyaz arka planlı 7 renkli doğru yönde yığın | ||
| 20 | 3 renkli atlama | 43 | Tam renkli, doğru yönde yüzen | ||
| 21 | RGBW atlama | 44 | 7 renkli doğru yön akışı | ||
| 22 | 7 renkli atlama | 45 | 1-44 otomatik döngü | ||
| 23 | 3 renkli solma |
3) CCT için PH03 altındaki modlar
| HAYIR. | Mod | İşaretler | HAYIR. | Mod | İşaretler |
| 1 | Statik WW | Parlaklık ayarlanabilir. | 8 | WW/CW dönüşümlü kovalamaca | Hız ayarlanabilir. |
| 2 | Statik CW | 9 | WW+CW kovalamacası | ||
| 3 | Statik WW+CW | 10 | WW/CW alternatif akışı | ||
| 4 | WW/CW dönüşümlü flaş | Hız ayarlanabilir. | 11 | WW/CW dönüşümlü çift yönlü akış | |
| 5 | WW+CW flaşı | 12 | WW+CW akışı | ||
| 6 | WW/CW dönüşümlü solma | 13 | WW+CW çift yönlü akış | ||
| 7 | WW+CW soluyor | 14 | 1-13 otomatik döngü |
4) PH04 altında tek renk için modlar
