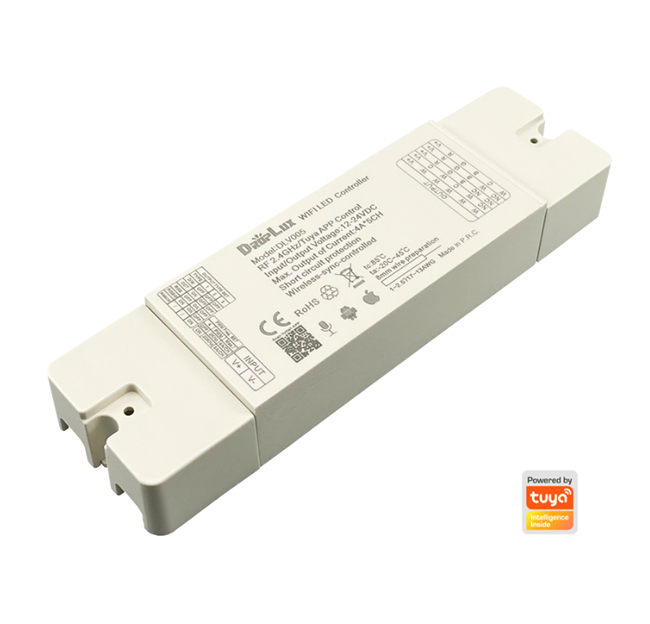

- DIM/CCT/RGB/RGBW sabit voltajlı LED lambalar için 4'ü 1 arada kontrol cihazı olarak tasarlanmıştır.
- DC12-24V, dört kanallı çıkış, Maksimum yük akımı: 4CH*6A; Maksimum yük gücü: 288W/12V; 576W/24V.
- RF uzaktan kumanda sistemi kullanır, doğrudan görüş hattına gerek yoktur. 4 bölge ayrı ayrı veya tümü kontrol edilebilir.
- Hem statik renk hem de dinamik modlarda kablosuz senkronizasyon kontrolü, uzaktan kumanda mesafesiyle sınırlı değildir.
- Uzaktan kumanda ve alıcılar arasında RF kod eşleştirme/temizleme işlemleri için toplu işlem özelliği mevcuttur.
- Hafıza fonksiyonu sayesinde, her açılışta en son kapanışta kalan modu kaydeder.
- 1024 statik renk (RGB/RGBW) ve yumuşak karartma fonksiyonu dahil olmak üzere mükemmel kontrol etkisi.
- Statik renklerin parlaklığı toplam 1024 seviyede ayarlanabilir; dinamik renk değişimlerinin hızı ise toplam 100 seviyede ayarlanabilir.
- Parlaklık ve hız tuşlarına uzun süre basarak hızlı ayarlama yapabilirsiniz, bu da kullanımı kolaylaştırır.
- Kısa devre koruması.
- Bu ürünün garantisi üç yıldır ve hasar veya aşırı yüklenme gibi yapay durumlar garanti kapsamı dışındadır.
Teknik Parametreler
Kontrolör
| Çalışma sıcaklığı | -20-60℃ | Besleme gerilimi | DC12V-24V |
| Statik güç tüketimi | <1W | Bağlantı modu | Ortak anot |
| Gri tonlamalı | 1024 seviye | Hız aşaması | 100. sınıf |
| Dış boyut | L160*G46*Y25 mm | Paketleme boyutu | L170*G50*Y29mm |
| Net ağırlığı | 100g | Brüt ağırlık | 130g |
| RF frekansı | 2.4GHz | RF mesafesi | ≤20m |
| Kısa devre koruması | Evet | Hafıza fonksiyonu | Evet |
| Çıktı | 4 kanal | Çıkış akımı | ≤6A (her kanal için) |
| PWM frekansı | 1 kHz | Maksimum Çıkış gücü | 12V:<288W, 24V:<576W |
| Çalışma sıcaklığı | -20℃~60℃ | Besleme gerilimi | DC3V (AAA*2) |
| Bekleme akımı | <18uA | Çalışma akımı | <25mA |
| Bekleme gücü | 54uW | Çalışma gücü | 75mW |
| Net ağırlığı | 95g | RF frekansı | 2.4GHz |
| Dış boyut | L150*G40*Y20 mm | RF mesafesi | ≤20m |
Boyutlar
Arayüz Özellikleri
Kullanım Talimatı
Adım 1: Öncelikle yük kablosunu, ardından güç kablosunu bağlayın. Gücü açmadan önce kablolar arasında kısa devre oluşmadığından emin olun;
Adım 2: Çıkış tipini aşağıdaki gibi ayarlayın, lütfen yüklenen LED'in tipine göre DIP anahtarının doğru konumda olduğundan emin olun:
| RGB | RGBW | BOYUT | CCT |
 |
 |
 |
 |
3. Adım: Kodu uzaktan kumandayla eşleştirme. Kodu eşleştirmeden önce, alıcı herhangi bir bölgedeki herhangi bir uzaktan kumanda ile kontrol edilebilir (işlevler, 2. Adımdaki alıcının DIP anahtarı ayarına göre değişir). Kod eşleştirme işlemi, alıcıyı doğru bölgeye ayarlayacak ve benzersiz kontrol sağlayacaktır. Çalıştırma talimatları için lütfen "RF kodu hakkında" bölümünü okuyun.
Kablosuz senkronizasyon fonksiyonu
Alıcılar, uzaktan kumandadan gelen kontrol sinyallerini iletecek ve birbirlerinin çalışma durumlarını kendi kendilerine denetleyeceklerdir; böylece aynı bölgedeki birden fazla alıcı, yalnızca statik modda değil, dinamik modda da tamamen kablosuz olarak senkronize çalışacak ve kabloluya benzer bir çalışma deneyimi sağlayacaktır.
RF uzaktan kumanda düğme fonksiyonları
Toplamda 1 renkli halka ve 12 düğme bulunmaktadır; düğmelerin işlevleri aşağıda gösterilmiştir:
Tip 1: Tek renk
| İsim | Tanım |
| İşlevsiz. | |
| Açın. | |
| Kapamak. | |
| Karartma halkası | Parlaklığı saat yönünde çevirerek azaltın. |
| Toplam 2 mod: yanıp sönme, solma. | |
| 10% gece lambası kısayol tuşu | |
| Parlaklık – 5 kademeli (10%, 30%, 50%, 70%, 100%) | |
| Parlaklık + 5 seviye artırıldı (10%, 30%, 50%, 70%, 100%) | |
| Parlaklık – 1024 kademeli. Uzun basılı tutarak hızlı ayarlama yapabilirsiniz. | |
| Parlaklık + 1024 kademeli. Uzun basılı tutarak hızlı ayarlama yapabilirsiniz. | |
| Dinamik mod için hızı düşürün (100 seviye). Uzun basarak hızlı ayarlama yapabilirsiniz. | |
| Dinamik mod için hızlandırın (100 seviye). Uzun basma ile hızlı ayarlama yapılabilir. | |
| Bölge seçimi, 2 saniye basılı tutma işlemiyle "tam kontrol" elde edilir. |
(İpucu: Lütfen yüklenen LED şeridine göre doğru çıkış tipini ayarladığınızdan emin olun, böylece doğru işlevi elde edebilirsiniz.)
Tip 2: CW+WW
| İsim | Tanım |
| İşlevsiz | |
| Açın | |
| Kapamak | |
| CCT halkası | 100%CW ile 100%WW arasında değişen ayarlanabilir LED'in tam renk sıcaklığı aralığı. |
| Toplam 4 mod: tüm flaş, 2 renkli flaş, tüm geçişli flaş, 2 renkli geçişli flaş. | |
| 10% gece lambası kısayol tuşu | |
| Parlaklık – 5 kademeli (10%, 30%, 50%, 70%, 100%) | |
| Parlaklık + 5 seviye artırıldı (10%, 30%, 50%, 70%, 100%) | |
| Parlaklık – 1024 kademeli. Uzun basılı tutarak hızlı ayarlama yapabilirsiniz. | |
| Parlaklık + 1024 kademeli. Uzun basılı tutarak hızlı ayarlama yapabilirsiniz. | |
| Dinamik mod için hızı düşürün (100 seviye). Uzun basarak hızlı ayarlama yapabilirsiniz. | |
